 lugre Maria da Glória

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
Ir à página : 1, 2, 3  Seguinte
AutorMensagem
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: lugre Maria da Glória   Seg Mar 16, 2009 8:16 pm

novo projecto um lugre bacalhoeiro que quando finalizado irá para o museu marítimo de Ílhavo
por tanto é uma peça de encomenda, que estará de estar o mais construída possível até ao dia mundial dos museus 18 de maio
pois se o tempo é curto a informação é ainda menos será um grande desafio levar este lugre até bom porto
portanto vou trabalhar a partir desta foto
http://2.bp.blogspot.com/_nthkg0doFEc/S ... %93RIA.jpg
de uma gravura e das medidas do lugre tiradas do seu registo
http://caxinas-a-freguesia.blogs.sapo.pt/73487.html
http://naviosavista.blogspot.com/2008_1 ... chive.html
como foi construído aqui na Gafanha vou também me basear pelas outras construções
do mesmo tipo construídas no mesmo estaleiro derivado
ao curto espaço de tempo e falta de planos para a sua construção vou
optar por fazer o casco de maneira diferente ao habitual.
de momento estou a compilar toda a informação para a elaboração de uns desenhos para tentar começar a construir o casco
a maqueta ficará em escala de 1\\\\50
se alguém tiver algumas fotos de
pormenores dos lugres que me pudessem facultar agradecia, pois tenho
poucas ou quase nenhumas informação sobre o que compunha o convés

depois de algumas tentativas lá saiu alguma coisa

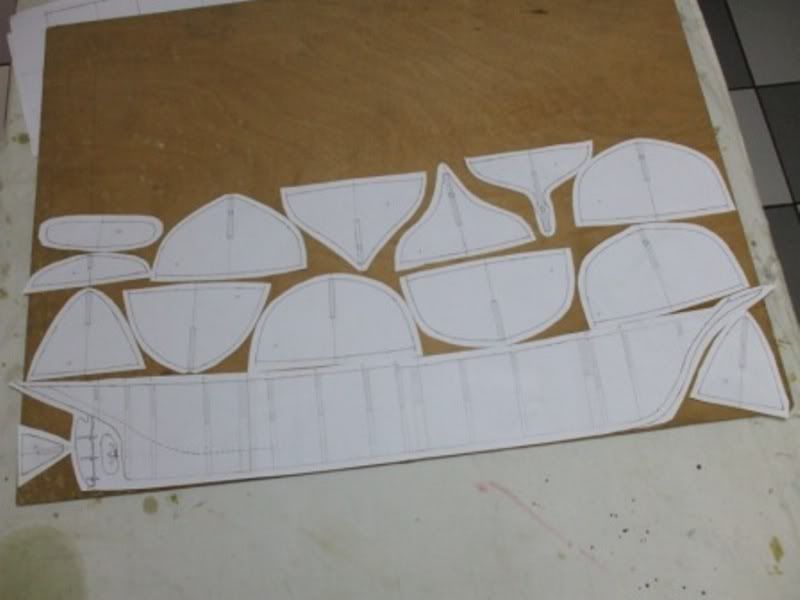

colagem dos desenhos na madeira para cortar
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Mar 17, 2009 2:18 pm

Paulo se não tem planos ,porque não fazer uma escultura em meio casco ,poderá depois a partir daí fazer o desenho do plano .
Claro que hoje em dia ,o pessoal da informática faz o plano com o programa de AUTOCAD ,mas o processo moda antiga é eterno.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Mar 17, 2009 11:05 pm

Citação :
o pessoal da informática faz o plano com o programa de AUTOCAD ,mas o processo moda antiga é eterno
boas Carlos fiz uma mistura meio desenhado a mão, no pc e e depois com o meio casco para tirar o os desenhos que coloquei na mensagem anterior
mais um desenvolvimento





amanha há mais
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qua Mar 18, 2009 11:21 pm

mais umas fotos






depois disto foi fibrado depois mostro as outras fotos
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: lugre Maria da Glória   Qui Mar 19, 2009 8:36 am

boas,

Olá Paulo, isso vai de vento em popa, ainda não consegui nada para te ajudar, no museu da marinha existe vários modelos de bacalhoeiros, pode ser que tenham a informação que precises.
continuação de bom trabalho, esta a ficar muito bem.

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 43
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qui Mar 19, 2009 9:42 am

Bom dia Paulo,

Não me querendo intrometer, mas isso está mesmo no ponto de rebuçado de aproveitar o molde para fazer mais uns.

Grande abraço.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Qui Mar 19, 2009 11:57 am

Boas pessoal
Pois é uma boa ideia ! Bem acabadinho ,pintado e polido com cera ,dava moldes com fartura.
De admirar a destreza e a capacidade do Paulo para produzir maquetes , o que ponho em dúvida é a quantidade de modelos feitos ao mesmo tempo , eu não consigo fazer isso ,para mim é um de cada vez ,senão é para esquecer.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qui Mar 19, 2009 10:38 pm

Citação :
mas isso está mesmo no ponto de rebuçado de aproveitar o molde para fazer mais uns
pois Metatron já pensei nisso mas o tempo é que não ajuda pois o prazo de construção é curte ainda ando as voltas com a pesquisa
e Pedro mais uma vez obrigado pela tua disponibilidade :Super:
Citação :
o que ponho em dúvida é a quantidade de modelos feitos ao mesmo tempo
pois Carlos :oops: :oops: este não estava mesmo programado foi um desafio proposto pelo museu fiquei todo entusiasmando ,mas depois com algumas burocracias confesso que pensei em desitir ,mas depois também pensei que se não se tenta nunca se chega a saber se somos capazes ou não .
que não é o receio de fazer a maqueta a falta de tudo é que me assusta pois não queria fazer nada de errado e queria que ficasse o mais fiel possivel
mais um adiantamento


já com resina , em quanto ela cura começei a fazer os doris 38 :shock: :shock: :shock: já fiz uns moldes e comecei a cortar madeira
465 ripas de 11 cm por 5 mm
152 ripas de 11 cm por 4 mm
38 fundos
38 paneis de popa
38 rodas de proa

Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Qui Mar 19, 2009 11:39 pm

Paulo o que vale é o desafio, estamos sempre a aprender . Parece que é a primeira vez que trabalha com fibras ,mas está a resolver o assunto bem.
Qto á falta de informação , aí é que estamos mal,por acaso sabe se o modelo existe no museu de marinha ?
Se estiver , voçê terá parte do problema resolvido .
P.Barata falou-me neste bacalhoeiro ,mas eu não tenho a certeza da existencia da maquete.
Vá dando noticias

C.Mariano
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Sab Mar 21, 2009 12:07 am

boas C.Mariano
Citação :
Qto á falta de informação , aí é que estamos mal,por acaso sabe se o modelo existe no museu de marinha ?
Se estiver , voçê terá parte do problema resolvido .
P.Barata falou-me neste bacalhoeiro ,mas eu não tenho a certeza da existencia da maquete.
Vá dando noticias
quanto a existir algo penso que não há nada só encontramos uma foto a preto e branco e uma gravura do ano 1942 quando ele foi afundado , e está tudo a sair por ai, a partir de agora é que a coisa complica mas pelos varios contactos que tive vamos servir-nos de outros lugres para completar a construção ,pois pelo que me foi dito por um capitão desse tempo era que os lugres tinham muitas poucas diferensas entre eles ,mesmo chegando a ser iguais ou muito parecidos os que eram construidos no mesmo estaleiro , mas vamos andado e vamos ver como vai correr ...
enquanto a resina cura comecei a fazer os Doris

o primeiro a ir ao molde


já saiu o primeiro já só faltam 37

os que já fiz até agora
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Seg Mar 23, 2009 9:37 pm

o casco já com primário ficou ainda com algumas imperfeições que teram de ser corrigidas com mais lixa

Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Mar 24, 2009 10:17 pm

de volta ao estirador após muita pesquisa ,muitas reduções ,contas, muitos erros, muito papel para reciclar lá saiu o desenho do todo o convés

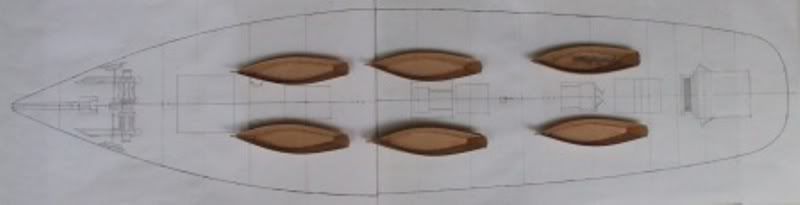

no entretanto continuo a fabricar doris já cheguei a dúzia
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qua Mar 25, 2009 10:15 pm

trabalho de hoje

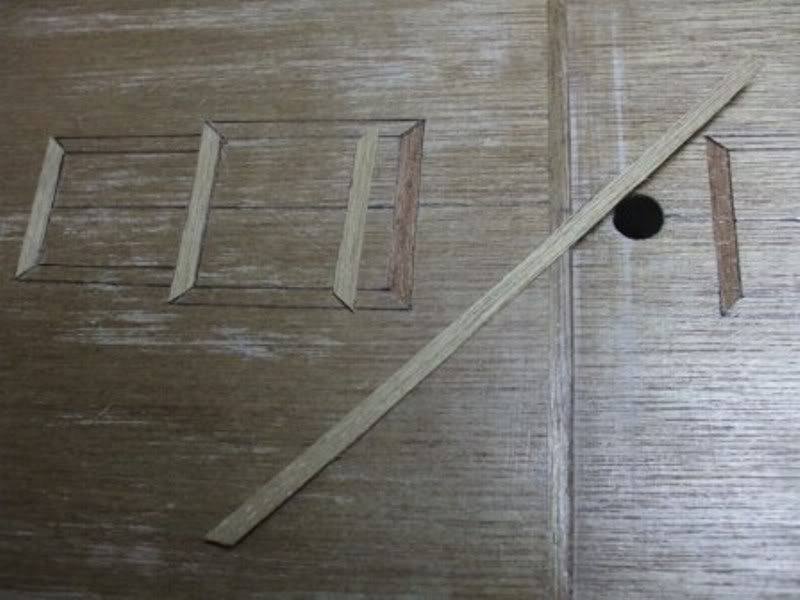

um serviço de paciência corte de 76 tiras de 1mmx1mmx 10cm e outras 762mmx1mmx10cm para fazer os bordos dos doris

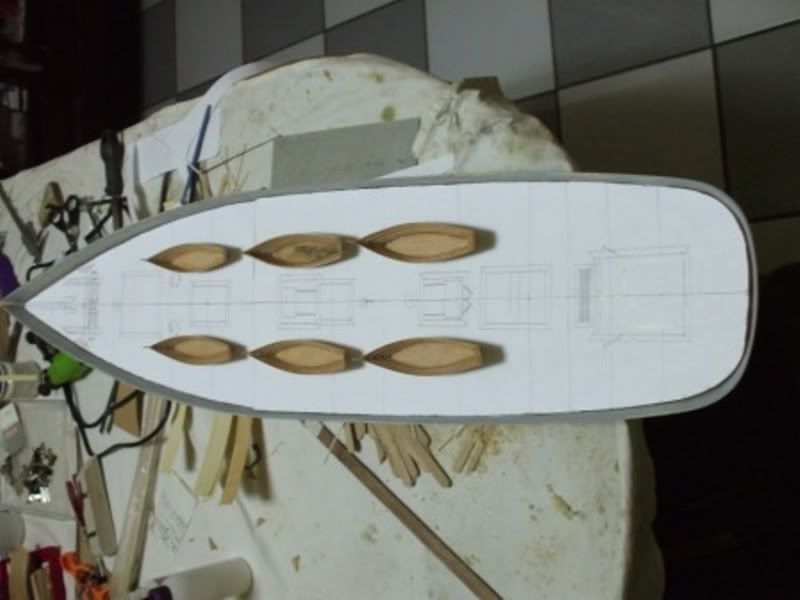

depois disso fui para o convés para não stressar muito com o trabalho repetitivo


para já está assim
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Sex Mar 27, 2009 10:42 pm

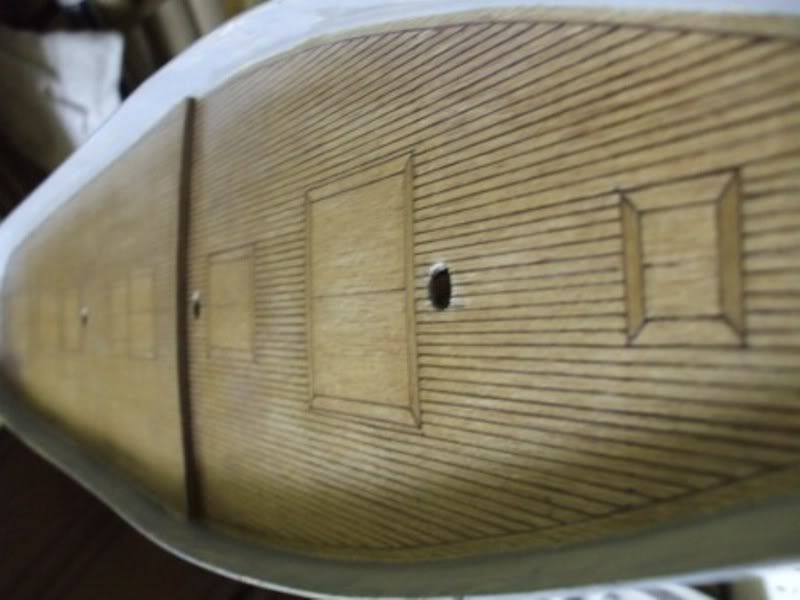

mais uma foto do convés só falta dar a ultima demão de verniz

uma coisa que estou com dificuldades é em arranjar certos peças prontas (moitões ,,malagetas , etc.)
se tivesse muito tempo construía-as ,as não posso dar-me a esse luxo :mrgreen: aqui em Portugal alguém vende esse tipo de material para modelismo estático Question Question
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Seg Mar 30, 2009 1:33 pm

Olá Paulo;
Se conseguires encontrar esse material á venda aqui no "Burgo" até mereces ,no minimo , uma grade de cervejas:lol:
A Artesana Latina tem essas caixinhas com peças soltas ,já as vi na loja do Sr Fernando aqui em Setubal
( Não sei se tem ainda tudo o que é necessario)
A Corel tem tudo de boa qualidade ,a SV Modelismo faz-te a encomenda .e seguramente tens esse material .
Normalmente esse material vem nas caixas de kits,os gajos da auto construção estão f..d..d..s !
Mas voçês como Net - Navegadores eximios podem mandar vir encomendas pelo correio , é a solução viavel
Vai ao site dos Espanhois que fazem disso a granel, e explicam como se faz.
Haverá sempre a técnica do " Mariano ,faz tudo durante o ano"
A proposito :essas chatas também ficaram mesmo chatas ,como a chata do C.B. :pirat:
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Seg Mar 30, 2009 9:36 pm

Citação :
Haverá sempre a técnica do " Mariano ,faz tudo durante o ano"
pois eu se tivesse tempo fazia tudo mas com 18 de Maio a aproximar-se não me posso dar a esse luxo
quanto a lá fora encontra-se tudo realmente e infelizmente é verdade estou a espera de uma resposta de uma loja de um colega da Alemanha mas parece que me vai deixar descalço :triste:
Citação :
:essas chatas também ficaram mesmo chatas ,como a chata do C.B.
as "chatas diga-se doris parecem na foto que estão chatas mas têm a sela dos verdadeiro a foto engana depois tiro uma foto melhor para se ver
mais um pequeno avanço

Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Mar 31, 2009 8:54 pm

os bordos

Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Mar 31, 2009 9:35 pm

Boas Paulo está a ficar giro ,mas como ainda vejo umas coisas ...,aquele bordo tem um empeno traiçoeiro .
Fibra que não secou bem e empenou ,acontece....
Salta muito á vista , vale a pena reparar ,talvez descolando alguns reforços e colando de novo
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qua Abr 01, 2009 11:56 am

:oops: :oops: :oops: :oops: :oops:
pois tem mas não é bem um empeno mas sim uma pequena curva que sucedeu no corte da fibra para fazer o bordo :oops: :oops: já foi reparado descolado para subir para onde devia estar
obrigado pela reparo eu mesmo só reparei quando coloquei as fotos no pc pois no barco não se nota tanto
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: lugre Maria da Glória   Qua Abr 01, 2009 12:05 pm

Boas Paulo
Então se não é empeno ainda mais fácil se torna de reparar .Perfeitinho é que fica bem :Super:
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qui Abr 02, 2009 3:58 pm

Citação :
Perfeitinho é que fica bem
trabalha-se para isso mas como digo ninguem é perfeito e muito menos eu :oops:
mais umas peças já começa a parecer um lugre

a primeira trabalho da manha desfazer :neutral13: tinha um engano já foi corrigido :mrgreen:

agora os mastaréus



os mastros


agora uma vista geral

também já tem o gurupés feito agora só falta as vergas
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
ArtMar
Admin
avatar

Número de Mensagens : 200
Localização : OLHÃO-ALGARVE-PORTUGAL
Data de inscrição : 20/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Ter Abr 07, 2009 10:53 pm

Que mal nos vais habituando, Paulo!!!!!!
Voltar ao Topo Ir em baixo
Ver perfil do usuário
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Qua Abr 08, 2009 8:59 pm

Citação :
Que mal nos vais habituando, Paulo!!!!!!
porque ? :triste:
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Sab Abr 11, 2009 6:53 pm

ainda fala muitas coisas e a exposição já está marcada
http://www.museumaritimo.cm-ilhavo.pt/
umas fotos




Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
paulo

avatar

Número de Mensagens : 163
Idade : 43
Localização : gafanha da nazare
Data de inscrição : 30/06/2008

MensagemAssunto: Re: lugre Maria da Glória   Dom Abr 12, 2009 5:45 pm

acabei de tirar o ultimo dori do molde , mas agora ainda falta o resto dos pormenores
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://nautimodelismo-paulo-agra.blogspot.com/
Conteúdo patrocinado




MensagemAssunto: Re: lugre Maria da Glória

Voltar ao Topo Ir em baixo

lugre Maria da Glória
Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo
Página 1 de 3Ir à página : 1, 2, 3  Seguinte
 Tópicos similares
-
» maria silvia
» Olá, sou a Maria João
» Projeto Angola [Maria João Mira/André Ramalho]
» Maria Madalena || Capítulo 59
» Maria Madalena || Capítulo 70 - Útimos Capítulos

Permissão deste fórum:Você não pode responder aos tópicos neste fórum
NauticmodelPT :: Modelismo Naval - Estáticos :: Projectos em Curso-
Ir para:
