 fifrelot micro barco de pesca

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
AutorMensagem
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: fifrelot micro barco de pesca   Ter Fev 02, 2010 3:12 pm

boas,

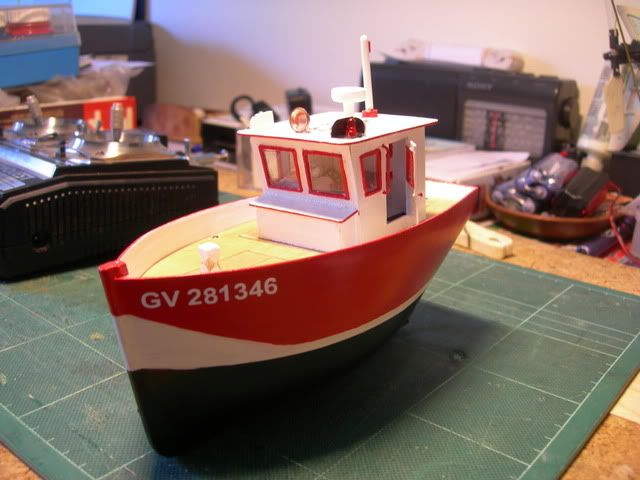

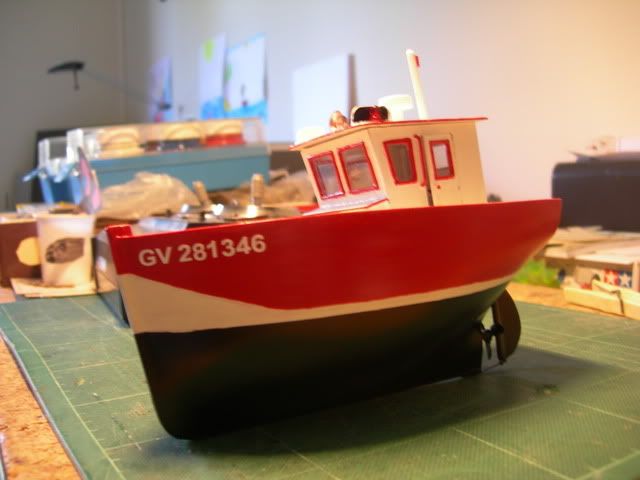

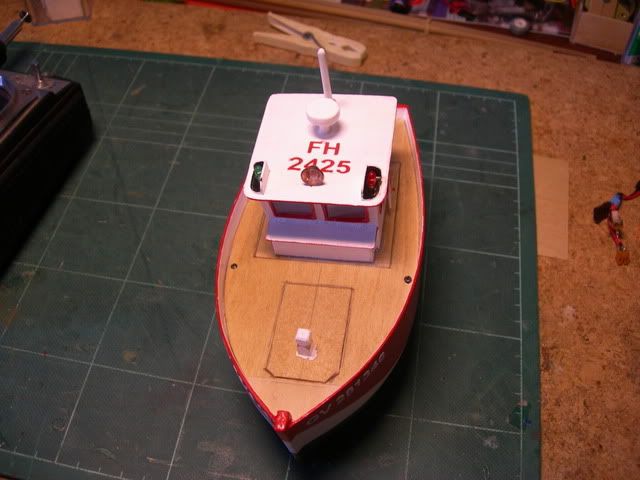

devido á necessidade de "arejar" a cabeça dos afazeres proficionais, e na impossíbilidade de continuar com a canoa da picada(não cabe dentro de casa), começei a fazer o fifrelot já algum tempo, nos poucos minutos que estava em casa antes de ir "chonar ", mas como não sabia no que é que ia dar não tirei fotos do início da construção, de momento está neste estado.































por agora é tudo, depois faço um resumo detalhado como fiz.

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
knights of the sea



Número de Mensagens : 109
Idade : 50
Localização : Povoa Sta Iria
Data de inscrição : 11/09/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Ter Fev 02, 2010 7:19 pm

XIII é mesmo pequena Very Happy
Mas grande em detalhes :)
Qual é a escal?
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Ter Fev 02, 2010 7:40 pm

boas,

ora então cá estou outra vez,
o casco foi feito com ripas de samba de 5x1mm de resto de kits, foi moldado em cima de um estaleiro provisório com 5 cavernas onde a quilha ficava encaixada, sendo o fecho do forro normalissimo e rápido, usei ciano, depois de retirado do molde dei trés de mão de resina epóxi, as duas primeiras diluídas e a última sem diluição, depois de bem "curada" e o casco bem forte, lixei o exterior para o deixar com bom acabamento, sempre com cuidado porque as ripas têm 1mm de espessura, mesmo assim em alguns pontos quase que ficou só resina, em seguida fibrei o casco com a manta mais fina que conheço e tinha uns restos em casa.

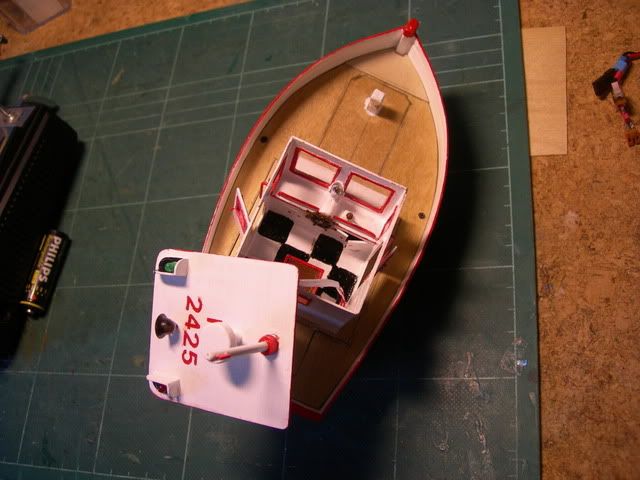

o veio do hélice é de corda de piano de 2mm e a hélice é de chapa de latão de 0.30mm com 20mm de diâmetro tri pá feita em casa, o motor e variador é um servo velho modificado, no modelo da revista, o motor está directo ao veio, mas como a manga de eixo que fiz leva mais massa faz uma certa resistência na rotação do veio, por isso tive que colocar uma reductora tirada directamente de um velho dvd, a correia é um elástico normal,o convés e a casa do leme é de contraplacado de 1mm, tentei dentro do pouco conhecimento detalhar ao máximo a casa do leme,ainda falta uns bancos, as luzes de sinalização(leds) fiz com tubo de latão fino as fixações para poder tirar e pôr sem ter que recorrer ao ferro de soldar, bem acho que é tudo, se houver mais ideias para poder completar mais o "bicho" serão bem vindas.

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Ter Fev 02, 2010 7:45 pm

boas,

bem a escala não sei, na revista não diz, ele tem 165mm de comprimento e 87mm de boca.

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: fifrelot micro barco de pesca   Ter Fev 02, 2010 9:25 pm

Eh!!! eu já vi , está muito giro ,muito delicadinho , muito pequenino , mas atão e a canoa pá ?
Olha que eu pego nela e nunca mais me apanhas
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Qua Fev 03, 2010 12:09 am

boas,
pois!!... pois!!... estou de volta das duas primeiras escarvas (bombordo e estibordo, já estão feias) a partir da quilha, já alinhavei o entalhe na tábua do forro já colada, falta alinhavar a próxima tábua, para ficar tudo a bater bem, tenho que arranjar tempo de qualquer maneira, não sei como, não estou nada contente com esta situação, estou a falhar ao combinado, desculpa lá o mau jeito.

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: fifrelot micro barco de pesca   Qua Fev 03, 2010 2:12 pm

P . Barata não te preocupes , que eu tenho aqui muito croché para acabar ....e começar
Voltar ao Topo Ir em baixo
Ver perfil do usuário
ArtMar
Admin
avatar

Número de Mensagens : 200
Localização : OLHÃO-ALGARVE-PORTUGAL
Data de inscrição : 20/06/2008

MensagemAssunto: Re: fifrelot micro barco de pesca   Qui Fev 04, 2010 6:29 pm

Gosto de ISSO!!!
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 12:31 am

boas,
cá estou outra vez para mostrar os últimos desenvolvimentos, já tem um pouco de tinta em cima, não está perfeito pois tentei aplicar várias camadas groseiras para se notar que já foi muito pintado ao longo dos anos, ainda não começei com os envelhecimentos, porque, depois dos testes de água que fiz resolvi refazer o convés e as tampas de acesso, para ficar mais estanque, no primeiro teste reparei que a proa estava um pouco levantada, hoje coloquei 10g de lastro á proa e quando estava a todo gás( quase não o via, o lago era muito pequeno tamanho era a velocidade ) metia a proa para baixo, só 5g deve chegar para alinhar a linha de água.
as últimas fotos .








cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 12:47 am

boas,
é muito engraçado esta nano "coisa" a navegar, um pequeno video dos testes , com o meu pequeno no leme, não correu lá muito bem, o que importa é que não houve estragos,
http://s289.photobucket.com/albums/ll211/20042001/fifrelot/?action=view¤t=DSCN2294.flv
peço desculpa, estou com uma certa dificuldade em postar directamente o video
Voltar ao Topo Ir em baixo
Ver perfil do usuário
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 1:11 am

boas,

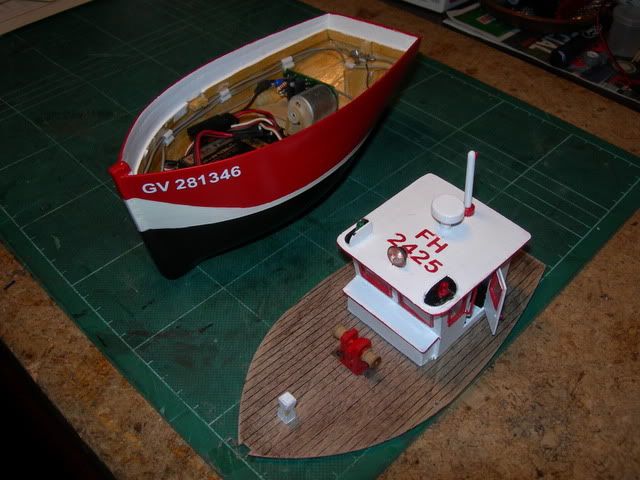

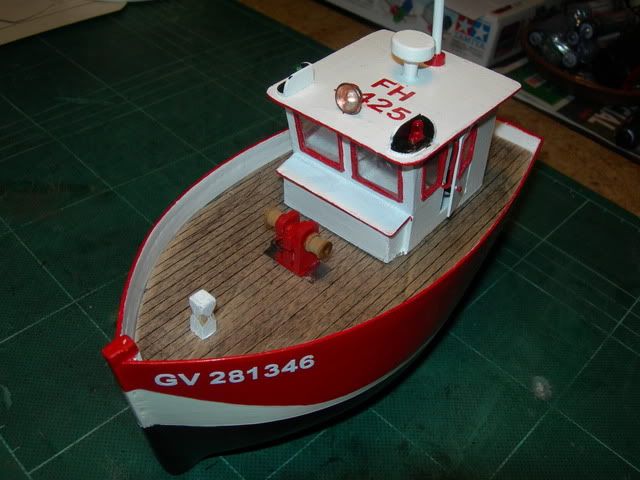

hoje entre as idas para a canoa da picada, o casco está fechado e já levou as primeiras limadelas, bem, mas isso não é este tópico, resolvi fazer um convés novo todo inteiro, para evitar mais pontos de entrada de água, a coisa ficou assim, ainda falta dar mais uns toques na pintura.






uma boa páscoa

cumprimentos

pedro barata
Voltar ao Topo Ir em baixo
Ver perfil do usuário
knights of the sea



Número de Mensagens : 109
Idade : 50
Localização : Povoa Sta Iria
Data de inscrição : 11/09/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 9:08 am

Boas Barata

Parabens ficou muito fixe ;)
Gostei de ver esse novo convés, fica mais realista Very Happy
Voltar ao Topo Ir em baixo
Ver perfil do usuário
josecarlos

avatar

Número de Mensagens : 205
Localização : amadora
Data de inscrição : 30/10/2008

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 11:36 am

Very Happy Olá Barata

Está excelente o que se pode fazer com um bocadinho de balsa e muito talento ;)

Abraço
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://www.josecarlosfernandes.blogspot.com
barata



Número de Mensagens : 34
Localização : carnaxide
Data de inscrição : 02/02/2009

MensagemAssunto: Re: fifrelot micro barco de pesca   Sab Abr 03, 2010 6:02 pm

boas,

obrigado, também gosto mais deste convés, o outro estava igual ao plano, mas ainda não estava acabado, a vantagem de fazer um barquito destes é aproveitar os restos que temos em casa de outras construções, no caso foi samba de 5mmx1mm e contraplacado de 1mm dois servos velhos um bocado de latão outro bocado de ferro velho aproveitado e está o micro gaita feito Very Happy

cumprimentos

pedro barata
