MensagemAssunto: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:30 pm

Olá
Iniciei este projacto em Dezembro de 2006... :oops: Sem pressas e a tentar fazer o melhor que puder. Vou postar fotos e comentarios que foram colocadas(os) noutros Forúns até chegar ao ponto actual.

Chris Craft 1938 triple cockpit Runabout
Chegada

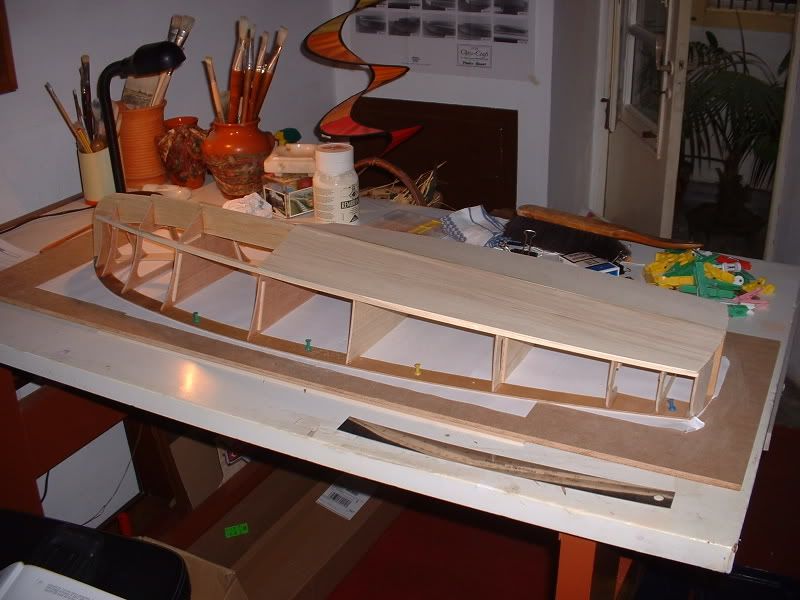

O inicio

Já estive a ler o Tópico Resinas para aprender como dar Epoxi (diluída) no casco e convés. Acho que aí vou precisar de uma ajudinha dos Mestres.
_________________
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:36 pm

Trata-se de um Kit da Dumas, 1/8, 1.10m +/-. Uma caixa com a floresta da Amazónia cortada ás ripas. Uma trabalhera... Very Happy
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:37 pm

Primeira forra do casco pronta.

Este também já foi adoptado.
Agora é impermeabilizá-lo com resina Epoxi. Aí, aí... ;)
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:39 pm

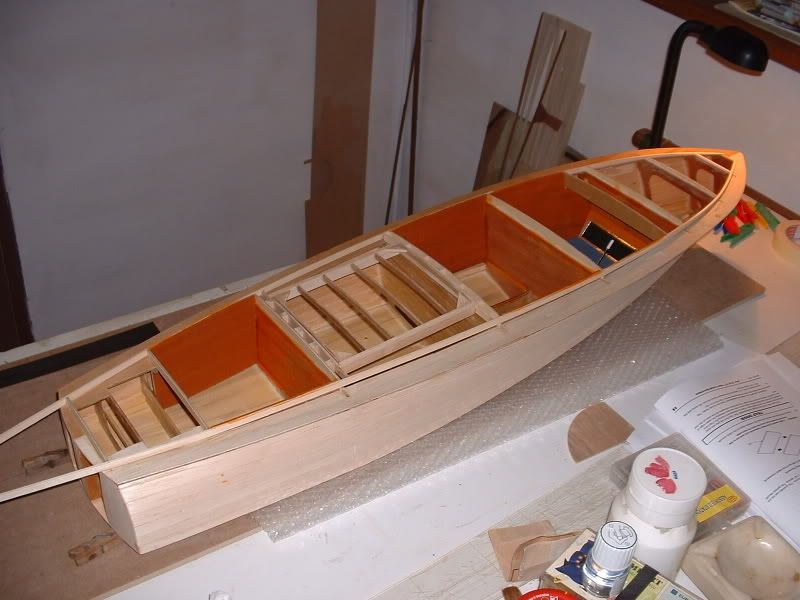

Preparação do convéz.

Manete vante/ré e apoio do pézinho.

Algumas peças de madeira desfazem-se só de olhar para a lixa... 8)
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:41 pm

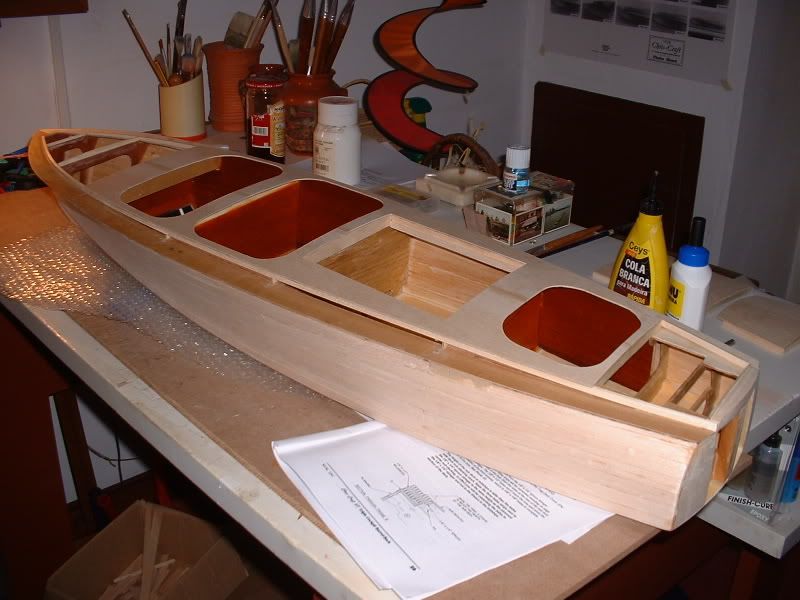

Colocação da 1ª forra do convés. Os 3 cockpits já levaram 2 de mão de verniz, ainda se nota pouco (começo a perceber porque é que os "cromos" chegam ás 60 demãos... ). As tampas para as caixas do motor e do leme estão por trás dos tubos de cola (esquecime de as pôr no sítio).
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:42 pm

Ás voltas com o convéz.

Mais uns 3 meses de lixa e estará pronta a 1ªfase.
Depois vem a parte de forrar o casco com ripas de mogno.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:44 pm

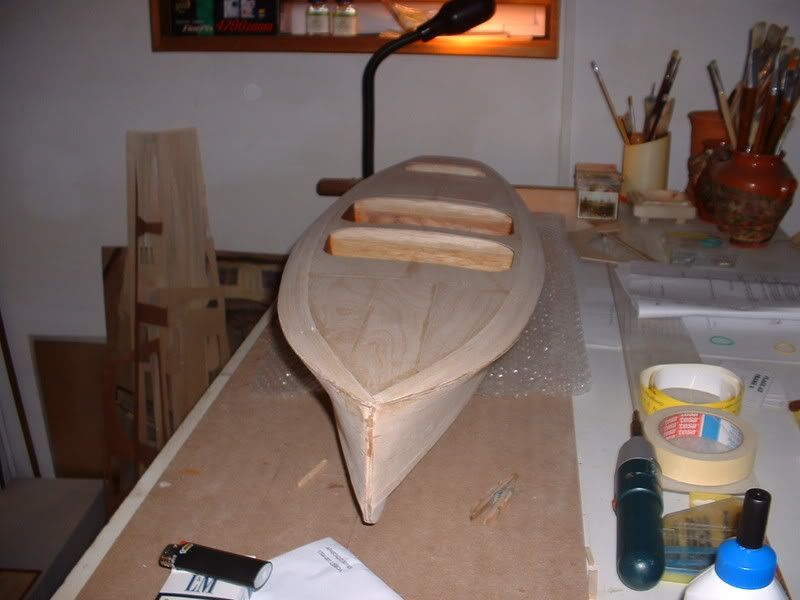

Trabalho de lixa acabado.
Está pronto para levar a forra de mogno.

Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:45 pm

Ganhei coragem e começei a forra de mogno. No principio, placas mais direitas, usei a cola de contacto em stick. Quando começei a curvar as placas é que começaram as dificuldades, aí tive de usar cianocrilato. Depois de muita paciência aqui está o resultado do trabalho de hoje. Parece que estou a vestir um casaco no barco.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:46 pm

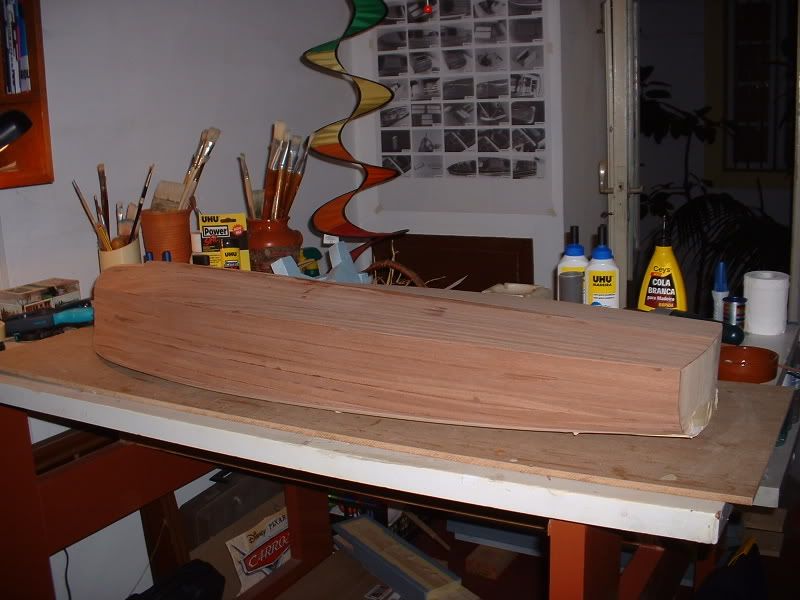

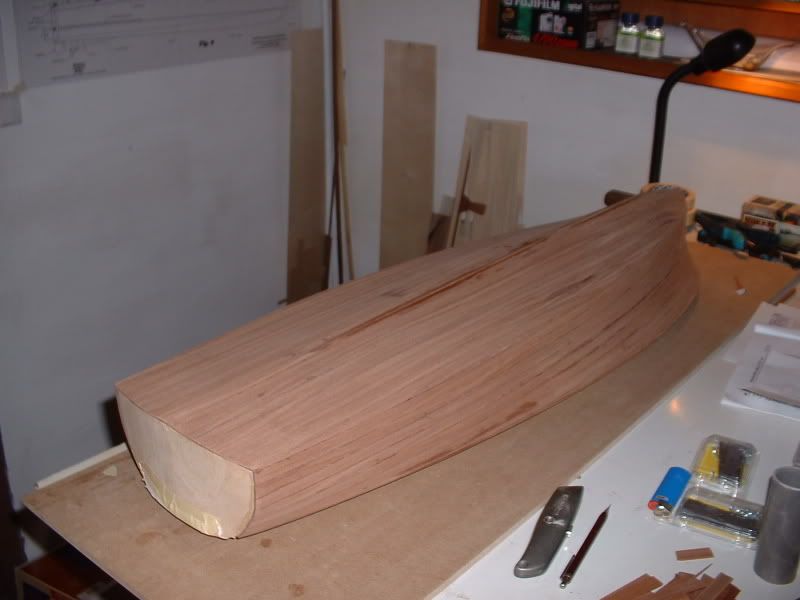

Isto vai!
O costado já está, agora é acabar o fundo.

Depois de algumas experiências com as formas de colar, acabei por usar ciano, simplesmente ciano. Para curvar as ripas é o mais indicado.
O pior são os dedos...
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:47 pm

Et voilá!


As manchas são de água pois estive a limpar o casco com um pano humido e ainda não secou.
Segue-se a roda de proa.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:49 pm

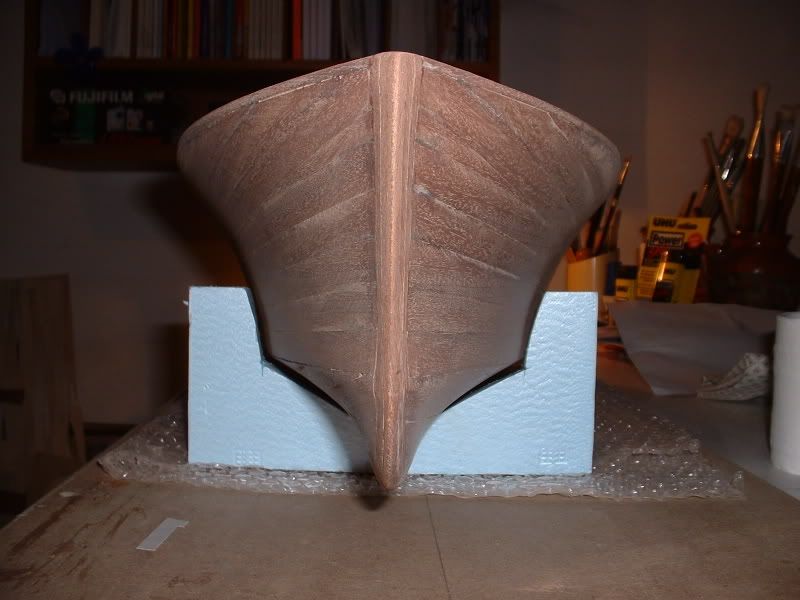

Tenho andado ás voltas com a roda-de-proa. Está quase pronta.


Foi pena não ter documentado a sua execução. Vou tentar explicar. Cortam-se três ripas de mogno com o comprimento e largura desejado. Com o ferro de soldar preso no torno entortam-se as ditas (previamente molhadas) até ficarem com a curvatura da proa. Depois colam-se uma a uma. Para finalizar vem a lixa, kilos de lixa (o homem da loja já me deve ter como seu melhor amigo).
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:50 pm

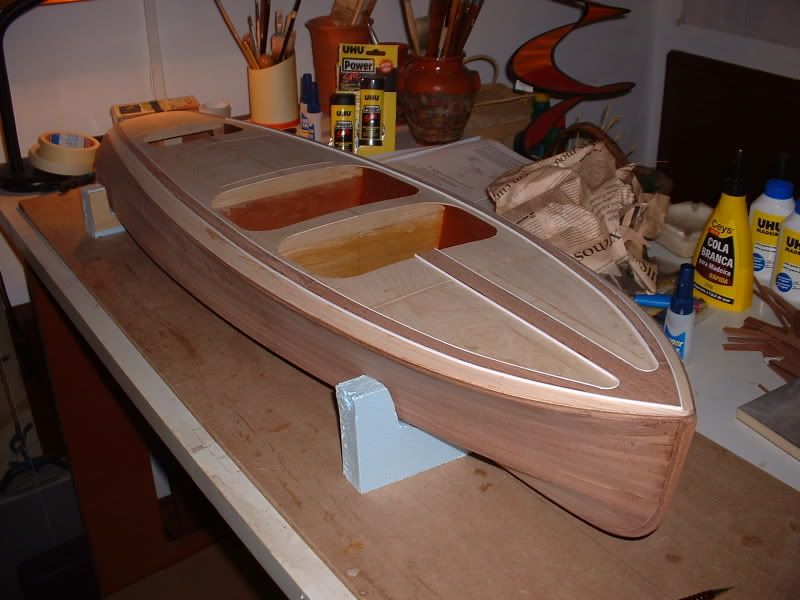

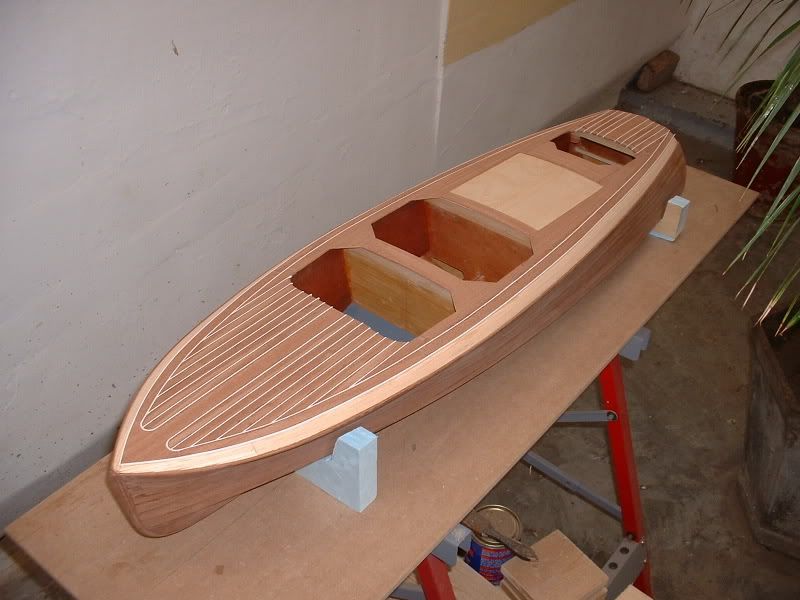

Começei os trabalhos no convéz. Ripas de mogno intercaladas com umas tiras de um plástico borrachento... (tyrilene).

As ripas de madeira têm de ser acertadas uma a uma pelo que pontualmente aparecem umas falhas (nada de grave, no máx. 0.5mm). Devo, no final da colocação, enche-las com betume? Ou a Epoxy tapa e disfarça tudo?
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:52 pm


Começaram a chegar os problemas...

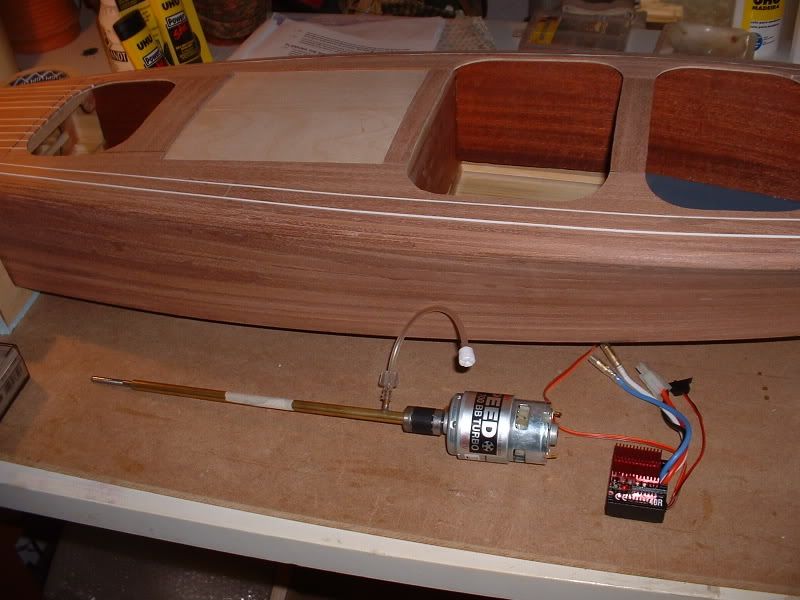

Motor (Speed 700 BB Turbo com cardan da Robbe e Variador Speed Profi 40R).

Casa das máquinas.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:53 pm

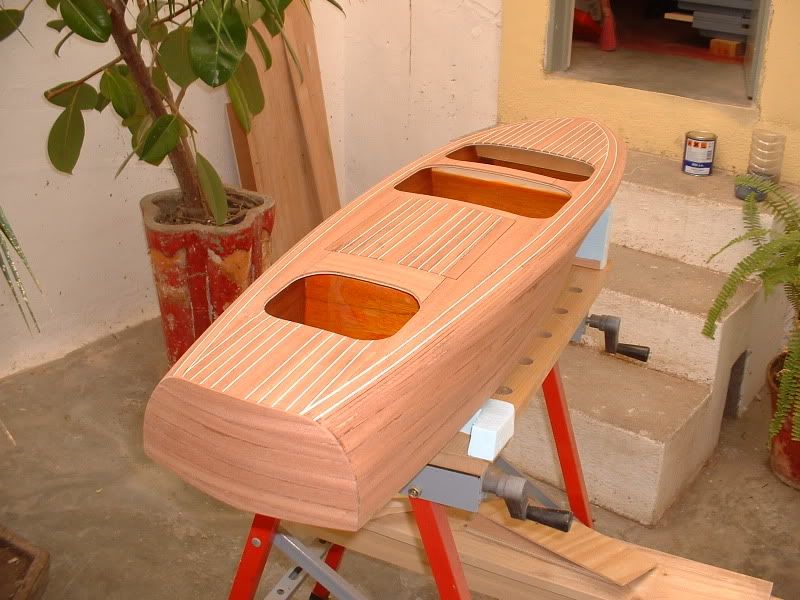

Finalmente o trabalho em madeira está acabado.
Começei a lixar com 80, depois 120, 180 e para rematar passei a esponja com uma lixa muito fina.

A ultima peça em madeira foi o painél de popa.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:54 pm

Pronto, já dei a coloração.Trata-se de um pó que se mistura com água e serve para realçar o mogno (mahogany veneer stain). Agora com epoxy vai escureçer.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:55 pm

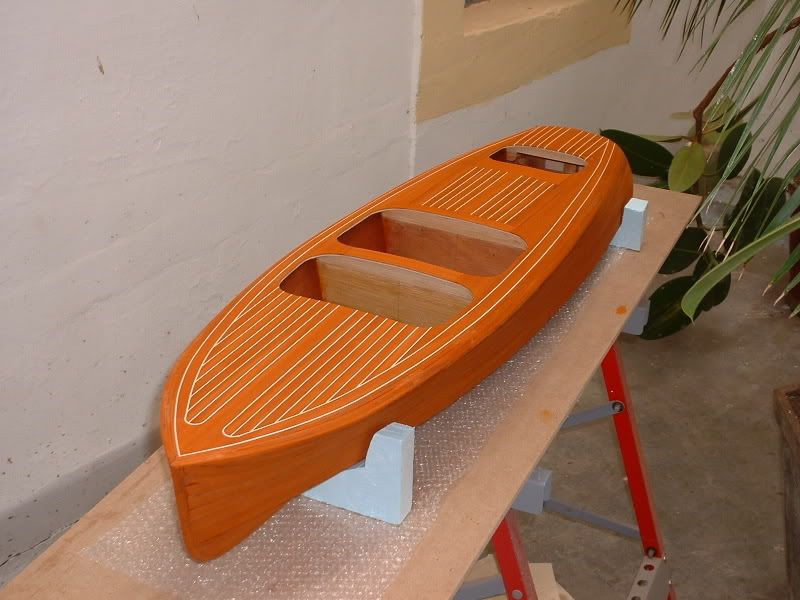

Olá, resolvi partilhar convosco esta imagem. Dei as duas primeiras camadas de Epoxy, com lixa pelo meio. Ainda precisa de outra de mão para nivelar algumas imperfeições. Depois será lixado mais uma vez e, até dar o verniz (um dos ultimos passos antes do barco estar terminado), não voltaremos a ter esta "visão".

Voltar ao Topo Ir em baixo
Ver perfil do usuário
João Prates



Número de Mensagens : 37
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 3:56 pm

Recomeço dos trabalhos, já não era sem tempo.

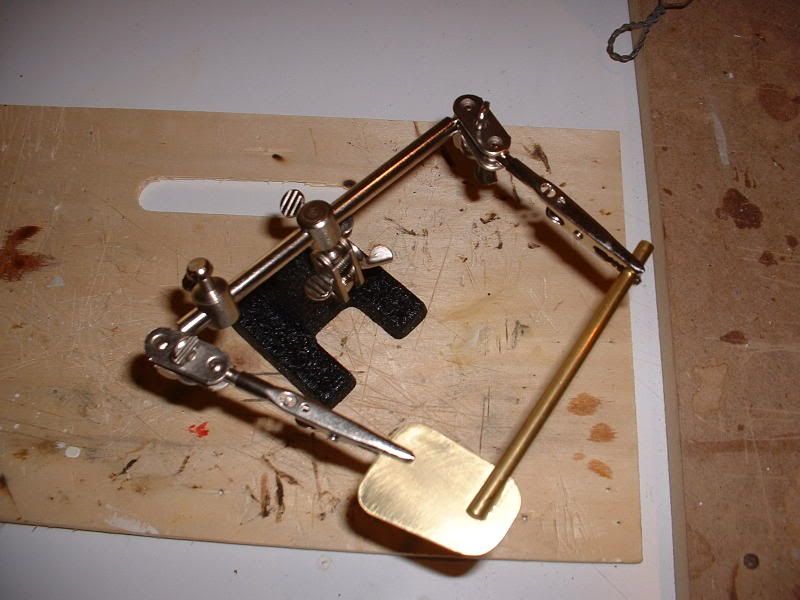

Colagem da pá do leme ao veio.

E pronto, este é o estado actual da empreitada.
Um abraço
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 43
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Chris Craft 1938 triple cockpit Runabout   Sex Jun 20, 2008 8:16 pm

Grande Prates,

Epá é sempre um espetaculo ver essas manitas de relojoeiro a trabalhar.
É pena é a gente nem sempre saber o que é que vem a seguir. hehehe.

Grande abraço e continua a postar a evolução.
