MensagemAssunto: Navio GranJola   Sab Jul 05, 2008 3:58 pm

Olá a todos

Venho apresentar o meu novo barco RC, sem nome, será apelidado de "GranJola" 🐘
Como sofro de bicho carpinteiro, necessito de serrar quase todos os dias, e desta vez
resolvi serrar um pouco de material reciclado que por aqui guardo.
Contraplacado de 7 camadas com 9mm de espessura.
Como o estaleiro é pequeno,e os planos de que muito se fala
não abundam, resolvi construir o barco ao meu gosto :desejo:

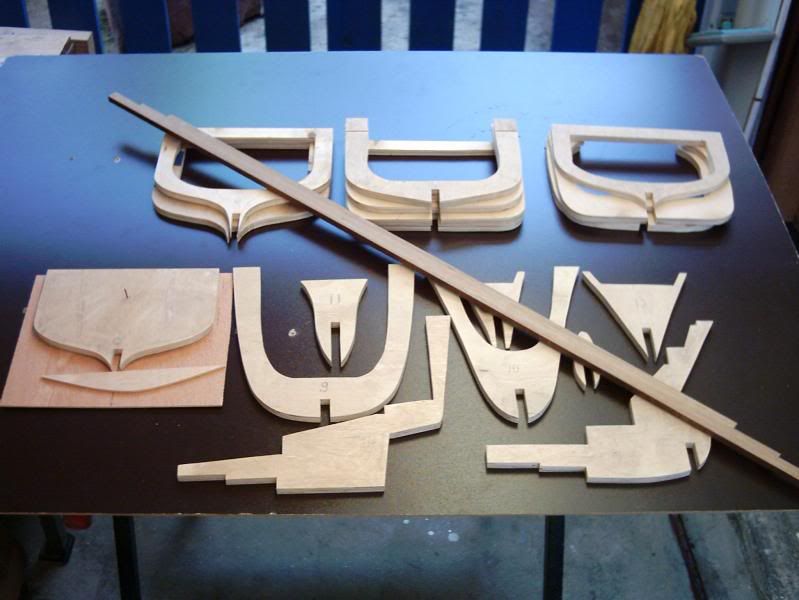

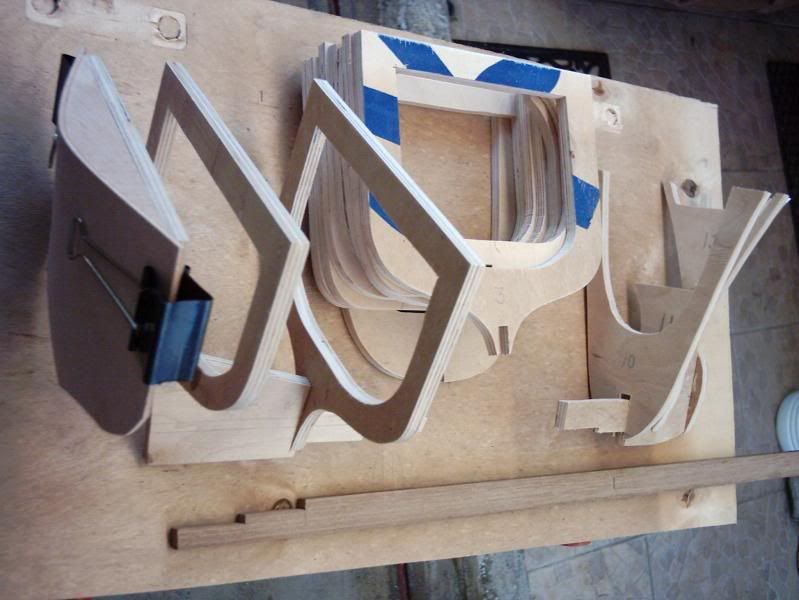

Desenhei as cavernas, imprimi, cortei, retoquei, colei, e então serrei
Agora com as cavernas e falsa quilha cortadas, apalpo, meço, retoco, cálculo
o próximo passo scratch

Eis o provisório resultado:







Espero que gostem

Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
ArtMar
Admin
avatar

Número de Mensagens : 200
Localização : OLHÃO-ALGARVE-PORTUGAL
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Dom Jul 06, 2008 12:37 am

Bem Vindo manel.

Gandas Jolas que vamos beber, quando isso for para a água.
Força nisso que tou a gostar de Ver affraid
Voltar ao Topo Ir em baixo
Ver perfil do usuário
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Dom Jul 06, 2008 11:55 am

Olá a todos

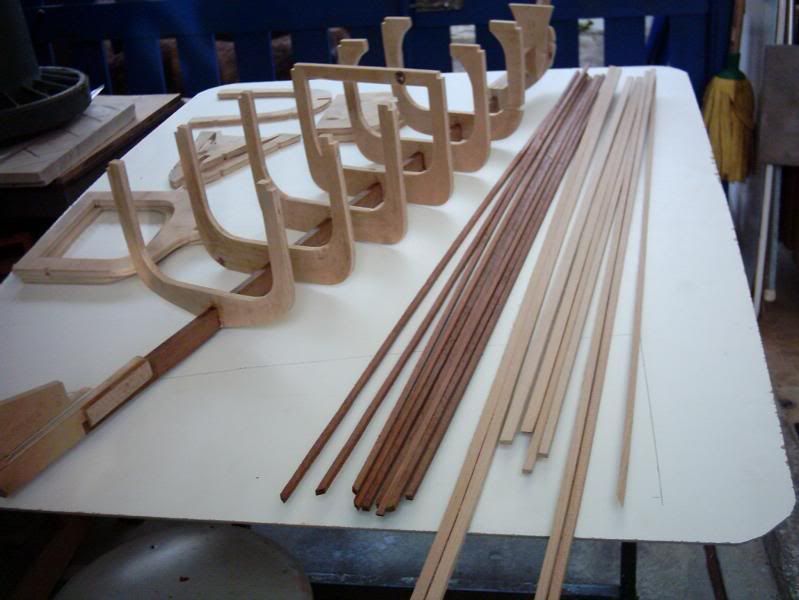

Preparadas as ripas na cap manel, continuemos Arrow
Unidas que foram proa, quilha e popa, fiz mais marcações e recortes, e comecei
a colar algumas cavernas





Ainda agora começei, e já estorva
Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Qua Jul 09, 2008 11:28 pm

Olá a todos

Construção do casco em pinho de cerca 4mm, largura 8mm e 18mm e comprimento variado.







Continuando a minha demanda para seguimento deste casco, apresento aqui 3 possibilidades...







Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Sab Jul 19, 2008 5:41 pm

Boas Manel,

Como tinha dito, acho o NordMars mais interessante e ambicioso que os demais.

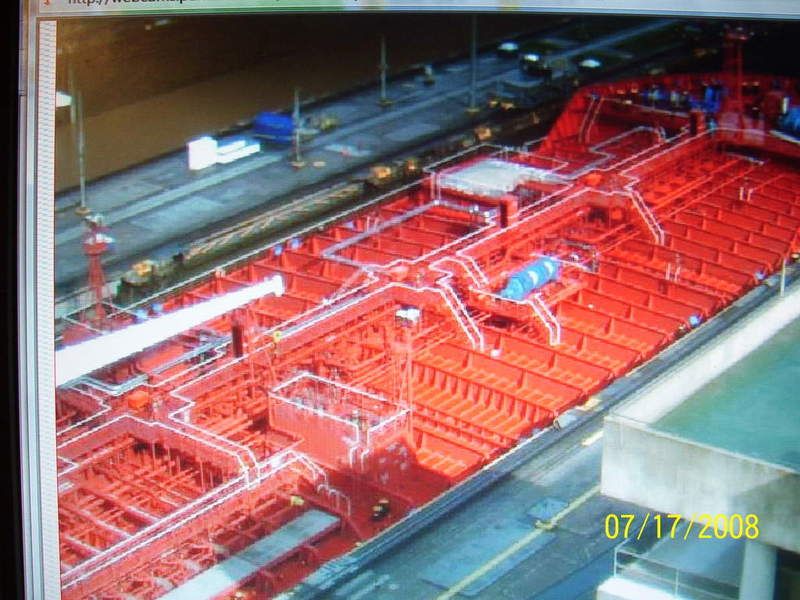

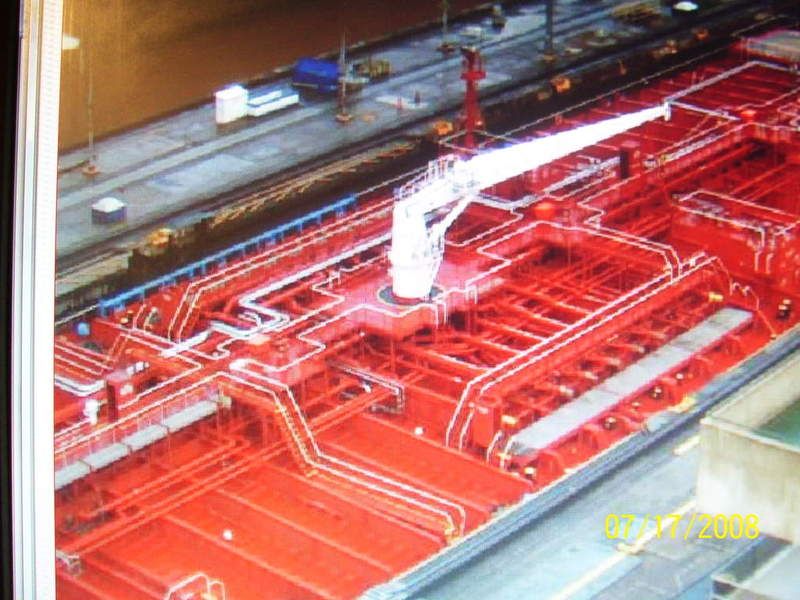

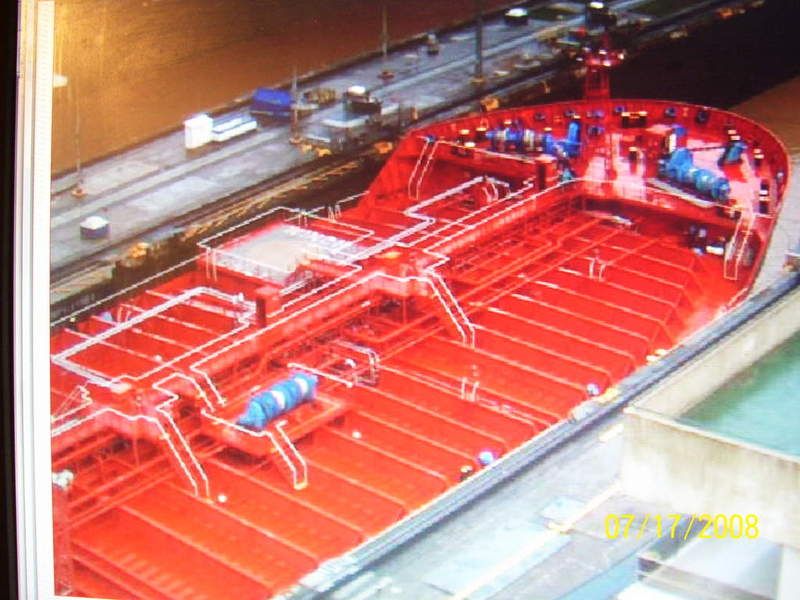

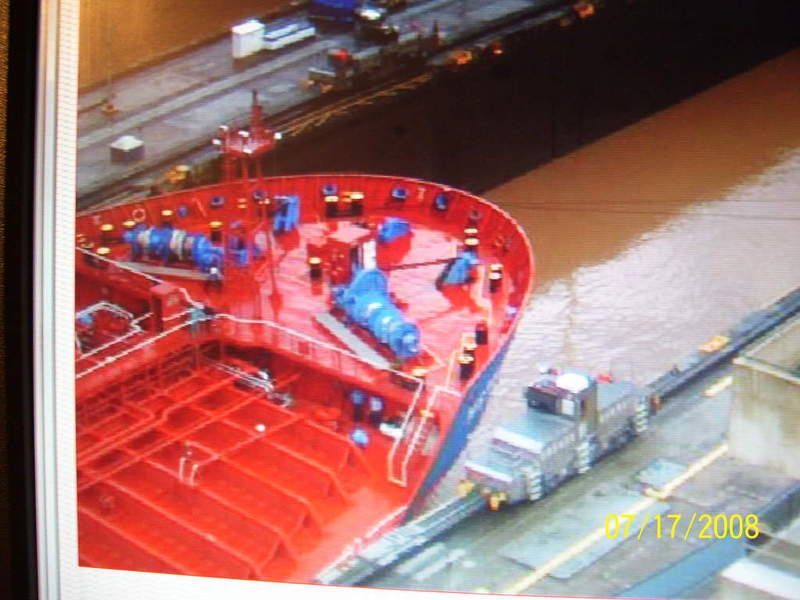

Tenho andado a procura de fotos para o teu projecto e consegui no outro dia sacar estas ao vivo do site do canal do panamá (vai tu tambem vendo os petroleiros e LNG's que por lá passam que possam servir-te melhor : http://www.pancanal.com/esp/photo/camara.html?cam=Miraflores )

Lá vai alho :







Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Sab Jul 19, 2008 5:42 pm







Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Seg Jul 21, 2008 10:18 pm

Manel, ve lá se ajuda em alguma coisa





Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Seg Jul 21, 2008 11:00 pm

Voltar ao Topo Ir em baixo
Ver perfil do usuário
ArtMar
Admin
avatar

Número de Mensagens : 200
Localização : OLHÃO-ALGARVE-PORTUGAL
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Ter Jul 22, 2008 11:27 am

Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Sab Jul 26, 2008 2:20 pm

Manel,

Aqui vão uns sites com muito interesse, melhores fotos e documentação que este é impossivel :

http://www.aukevisser.nl/

Outros :

http://www.shipspotting.com/modules/altern8news/?PHPSESSID=306bbcde488f99a97ef8777025c27a1c

http://www.shipspotter.prv.pl/
Voltar ao Topo Ir em baixo
Ver perfil do usuário
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Ter Jul 29, 2008 9:58 pm

Olá a todos
Obrigado Artur e Pedro!
Estes link's tem imagens colossais
Estado actual...

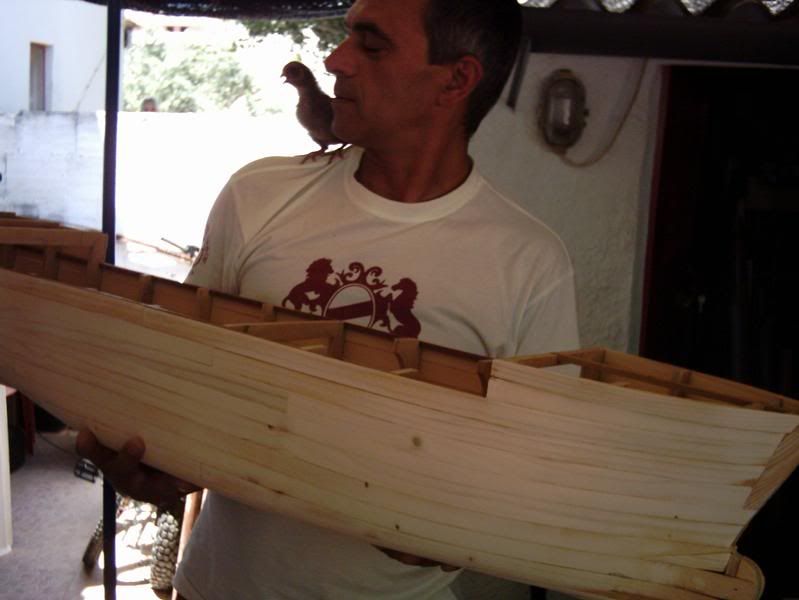

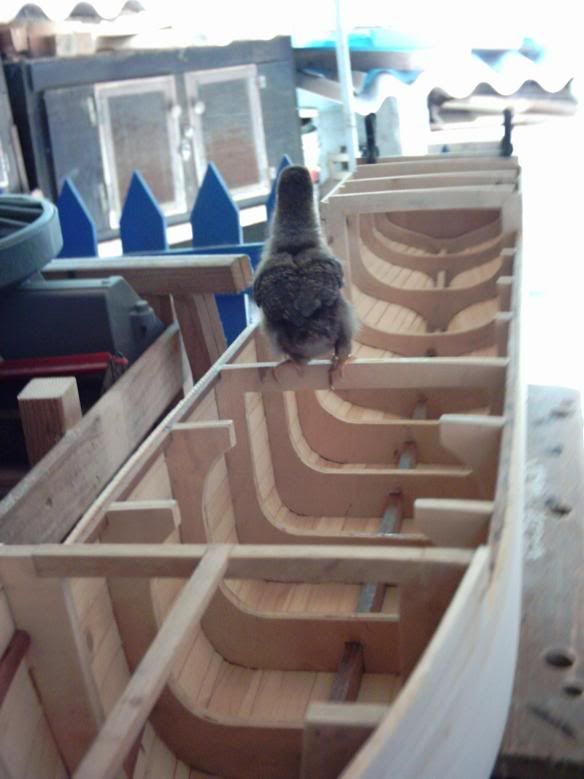

Ainda o casco não está totalmente forrado, e já encontro clandestinos a bordo


- Pula lá daí, para puder mostrar o progresso do GranJola


Manga do veio: tubo latão de 6mm com casquilhos em latão e tubo para lubrificação.
Veio: Vareta de inox 4mm, com rosca M4.

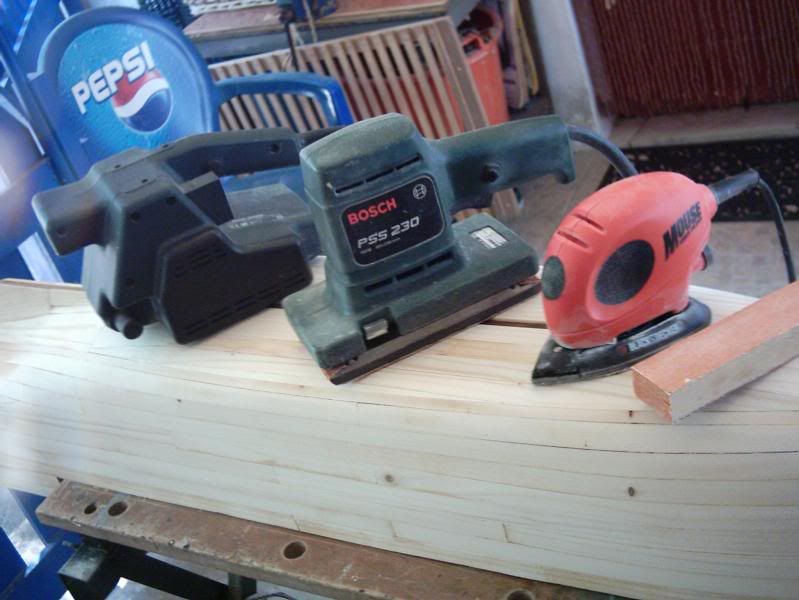

E na hora de fazer pó, estas ajudantas...

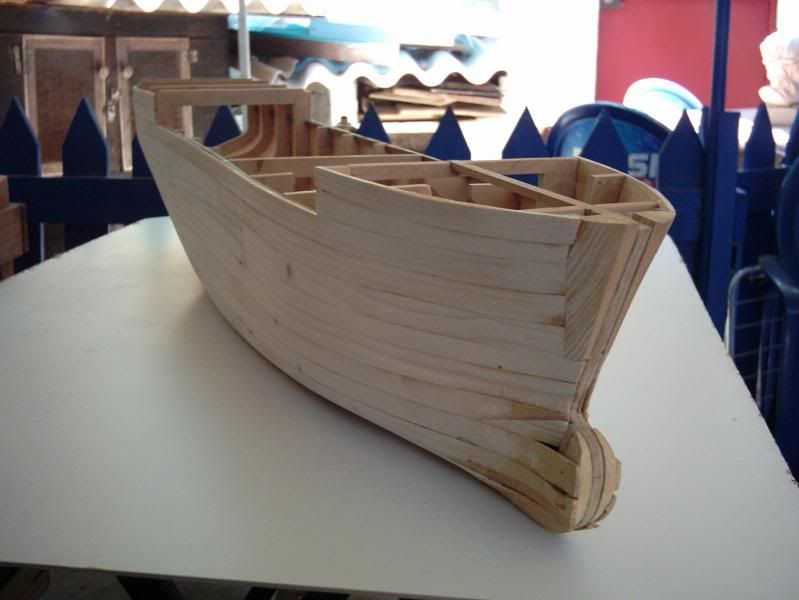

Estado actual após utilizar lixa de madeira grão 40





Passo seguinte: "encher" as falhas, regular a proa e fechar popa, depois passo ao convés

Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Metatron
Moderador
avatar

Número de Mensagens : 206
Idade : 44
Localização : Vilamoura, Portugal
Data de inscrição : 20/06/2008

MensagemAssunto: Re: Navio GranJola   Ter Ago 12, 2008 7:46 am

O D.Pedro Hoteis paga-te alguma coisinha ou que ?
Voltar ao Topo Ir em baixo
Ver perfil do usuário
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Sab Jan 10, 2009 4:14 pm

Olá a todos

Metatron escreveu:
O D.Pedro Hoteis paga-te alguma coisinha ou que ?

Nã, mas oferece as camisolitas para encher de serradura lol!

Amigo Filipe, espreite aqui:
http://nauticmodelpt.forumfacil.net/planos-f11/planos-barcos-estrangeiros-t5.htm

Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Seg Jul 27, 2009 5:55 pm

Olá a todos

Poucas alterações, e a fortaleza foi novamente "tomada" :Confuso:



:pirat: :pirat: :pirat: :pirat: :pirat:
Voltar ao Topo Ir em baixo
Ver perfil do usuário
josecarlos

avatar

Número de Mensagens : 205
Localização : amadora
Data de inscrição : 30/10/2008

MensagemAssunto: Re: Navio GranJola   Seg Jul 27, 2009 8:30 pm

Very Happy Olá Manel
Força então, vamos lá acabar o granjola com tanta ajuda não tem nada que saber :Super:
Cumprimentos
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://www.josecarlosfernandes.blogspot.com
manel

avatar

Número de Mensagens : 17
Localização : Estoril
Data de inscrição : 28/06/2008

MensagemAssunto: Re: Navio GranJola   Qua Ago 19, 2009 6:03 pm

Olá a todos

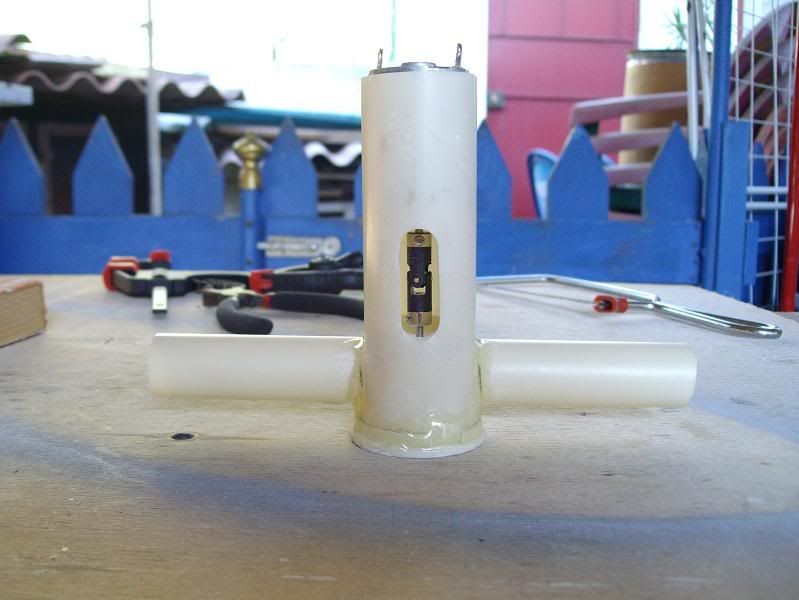

Mais um pequeno avanço:



Saudações
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Caique de Olhão

avatar

Número de Mensagens : 409
Localização : Portugal
Data de inscrição : 06/11/2008

MensagemAssunto: Re: Navio GranJola   Qua Ago 19, 2009 6:49 pm

Boas Manel:
Aínda bem que há alguém como voçê a aproveitar as férias para os avanços cheers
Normalmente estão cheios de preguiça Laughing Laughing
Voltar ao Topo Ir em baixo
